Träytbehandling för ett spektakulärt schweiziskt byggprojekt

Swatch nya träbyggnad med UV-skydd från Teknos Feyco

Ett av de senaste årens mest iögonfallande schweiziska byggprojekt är varumärket Swatch nya huvudkontor i Biel som invigdes i oktober 2019. Byggnadens spektakulärta och fritt formade träkonstruktion skyddas av färg från Teknos Feyco.

Klocktillverkarens uppseendeväckande nya huvudkontor slingrar sig 240 meter längs floden Schüss. Byggnaden har kontors- och konferenslokaler och knyts via en täckt gågata samman med det också nybyggda utställningscentret Cité du Temps. I utställningscentret ligger Planet Swatch Museum, Omega Museum och Nicolas G. Hayek Conference Hall. Den japanska stjärnarkitekten Shigeru Ban ligger bakom designen för gruppen med byggnader.

4 600 friformskomponenter i schweizisk gran

Den karakteristiska formen skapas med en enorm fackverksformad bärkonstruktion i trä. Den 35 meter breda och upp till 27 meter höga konstruktionen har cirka 2 800 element med bikakeform. Liksom Cité du Temps och Omega-fabrikens träkonstruktioner skapades huvudbyggnadens bärkonstruktion av Blumer-Lehmann AG, ett internationellt aktivt schweiziskt träbyggföretag med stort kunnande inom digital produktion av fritt formade träkonstruktioner.

Den 11 000 kvadratmeter stora konstruktionen består av cirka 4 600 stödelement. Vart och ett av dessa upp till 13 meter långa element är unika – ingen komponent förekommer två gånger i designen. Planeringen, tillverkningen och logistiken var utmanande. Nyckeln till implementeringen var att definiera parametrarna för byggelement, noder och kopplingar utifrån en exakt 3D-modell. Ungefär 2 000 kubikmeter schweizisk gran har sammanlagt bearbetats.

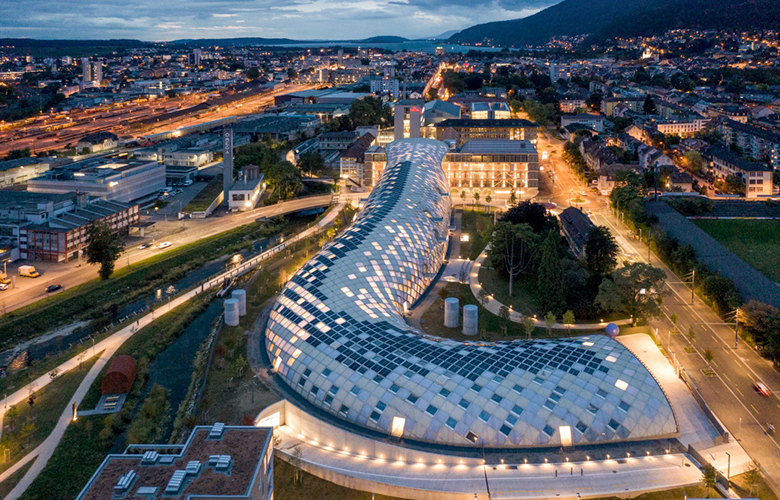

sd03_swatch_hq_exterior_11_Web780x500.jpg© Swatch Group

Träskyddsytbehandlingar från Teknos Feyco

Ytbehandlingen spelar också en viktig roll för bärkonstruktionen. Utsidan döljs av bikakeelementen, men träfackverket på insidan är synligt och utgör ett iögonfallande inslag i den rymdskapande designen. ”Kravet var att det lokala granträets naturliga utseende skulle bevaras och om möjligt inte heller förändras efter installationen”, säger Felix Holenstein. ”Därför behövde vi ett tillförlitligt UV-skydd som förhindrar att träet missfärgas och att färgskillnader uppstår interiört på grund av skillnader i ljusgenomträngningen. Dessutom behövde blånad motverkas eftersom konstruktionens undersida utomhus, till exempel i passagen till Cité du Temps, utsätts för omgivande luft och fukt.”

Rätt lösning tillhandahölls av Teknos Feyco. Under konstruktionsfasen genomförde de ansvariga träbyggingenjörerna på SJB Kempter Fitze AG i samarbete med Teknos Feyco ett försök med olika lackade strukturer. Elva olika lösningar testades på Teknos anläggning i Tyskland innan experterna kom fram till en lösning med TEKNOL AQUA 1410 och en toppfärg med omfattande UV skydd. Det vattenbaserade och opigmenterade träkonserveringsmedlet TEKNOL AQUA 1410-01 skyddar mot träförstörande och missfärgande svamp och gör träet mer dimensionellt stabilt.

Alla de 4 600 bärande byggelementen i Swatch-byggnaden behandlades med denna lösning.
”Ytbehandlingsprocessen genomfördes utan problem och produkterna som användes var väldigt enkla att hantera”, säger Felix Holenstein. ”Stödet från Teknos Feyco var också utmärkt. Under förberedelsefasen hade våra partnerföretag fortfarande vissa tekniska frågor gällande tillverkningsprocessen och vi kunde reda ut dem snabbt med hjälp av Teknos Feycos applikationsingenjörer.

Blumer-Lehmann hade tidigare använt samma lacksystem till de synliga träbyggelementen i Cité du Temps och Omega-fabriken. Det schweiziska träbyggföretaget har länge använt lösningar från Teknos Feyco, ursprungligen inom snickerisektorn och under de senaste åren även vid ytbehandling av större friformskomponenter. Den iögonfallande moskén i Cambridge är ett annat exempel på företagets imponerande referensprojekt och har en takkonstruktion med fler än 2 700 fritt formade träelement.

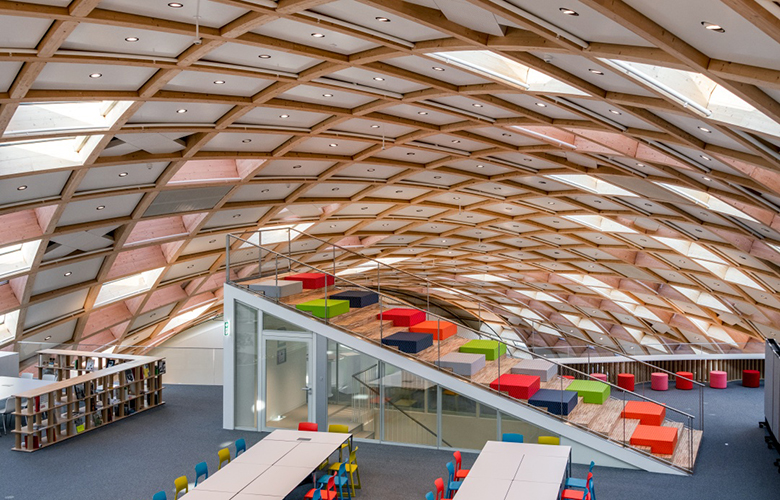

sd03_swatch_hq_reading_stairs_1_Web002780x500.jpg© Swatch Group

sd03_swatch_hq_third_floor_1_Web001_780x500.jpg© Swatch Group

Ett mycket synligt landmärke

Sedan färdigställandet av Swatch nya byggnad betraktas den som ett effektivt landmärke för marknadsföring av Swatch och som ny symbol för staden Biel, som är den schweiziska klockbranschens största center. Många människor, företag och produkter har bidragit med sina lösningar för att förverkliga arkitektens kreativa design – inklusive skyddande ytbehandlingar för trä från Teknos Feyco.

© Swatch Group

Genomförandet

Projekt: Huvudkontor för Swatch AG (Biel, Schweiz)
Fastighetsägare: Swatch AG (Biel, Schweiz)
Arkitekt: Shigeru Ban Architects Europe (Paris, Frankrike)
Allmän planering: Itten + Brechbühl AG (Zürich, Schweiz)
Träkonstruktion: Blumer-Lehmann AG (Gossau, Schweiz)
Träkonstruktionsingenjör: SJB Kempter Fitze AG (Eschenbach, Schweiz)
Digital planering: Design-to-Production GmbH (Zürich, Schweiz)
Lacksystem för bärkonstruktionen: Teknos Feyco AG (Gamprin-Bendern, Liechtenstein)

Be om mer information

teknos[@]teknos.se

0325-61 95 00

STÄLL EN FRÅGA

Blumer-Lehmann AG is a leading Swiss timber construction company with comprehensive timber construction expertise from consultancy and planning through to production and assembly as well as project management and general contractor work. Blumer Lehmann is regarded as a specialist in the digital production of free-formed timber construction and creates pioneering projects around the world in collaboration with internationally renowned architectural firms. The Lehmann family group goes back to a sawmill business founded over 140 years ago and which today comprises of three companies with about 300 employees.

Visit the webpage

"Produkterna som användes var väldigt enkla att hantera. Stödet från Teknos Feyco var också utmärkt. Under förberedelsefasen hade våra partnerföretag fortfarande vissa tekniska frågor gällande tillverkningsprocessen och vi kunde reda ut dem snabbt med hjälp av Teknos Feycos applikationsingenjörer."

Felix Holenstein, Projektledare Blumer-Lehmann AG

TEKNOL AQUA 1410-01

Vattenbaserat träkonserveringsmedel för behandling av trä utomhus. Skyddar mot träförstörande och missfärgande svamp enligt EN 599-1 och gör träet mer dimensionellt stabilt. Läs mer.
