Uponor ja Borealis
yhteistyössä Teknoksen kanssa



Wehocoat – markkinoiden paras kenttäsaumausmenetelmä

Kenttäsaumat eivät ole enää öljy- ja kaasuputkien heikkoja kohtia. Uponorin ja Borealiksen kehittämä Wehocoat -kenttäsaumausmenetelmä ylittää kirkkaasti kaikkien nykyisten standardien asettamat vaatimukset.

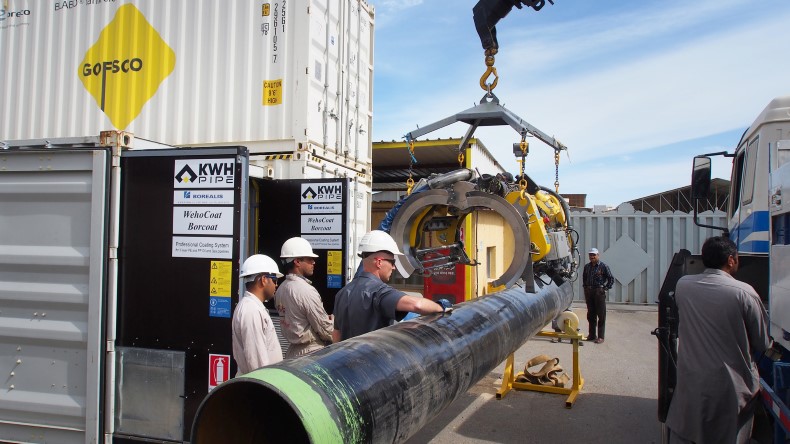

Kuwait Oil Company (KOC), Kuwait - aurinko porottaa pilvettömältä taivaalta ja lämpötila kohoaa aavikolla yli +40 celsiusasteeseen.

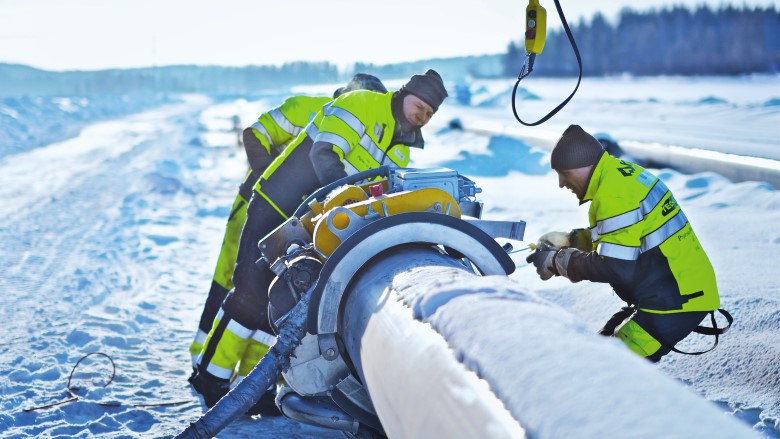

Gasum, Mäntsälä - aurinko käy näyttäytymässä vain muutaman tunnin ajan horisontissa ja pakkanen kiristyy lähelle -30 celsiusastetta.

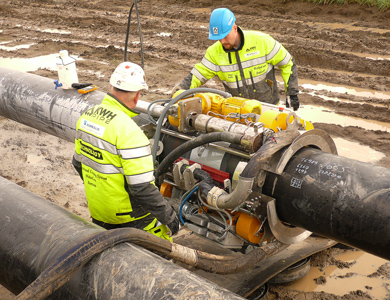

Öljy- ja kaasuputkien kenttäsaumojen pinnoitukseen suunniteltu päällystysrobotti työskentelee luotettavasti, tasalaatuisesti ja täsmällisen tehokkaasti molemmissa ääriolosuhteissa.

Markkinoiden ylivoimaisesti paras menetelmä

Ensimmäinen päällystysrobotin prototyyppi valmistui kahdeksan vuotta sitten. Vuosien tuotekehityksen tuloksena syntyi markkinoiden ylivoimaisesti paras kenttäsaumojen pinnoitusmenetelmä. Uponorin ja Borealiksen kehittämä Wehocoat -menetelmä ylittää kirkkaasti ISO 21809-3 standardin öljy- ja kaasuputkien kenttäsaumojen pinnoitukselle asettamat vaatimukset.

Wehocoat machine"Aloite uuden kenttäsaumausmenetelmän kehittämiselle ja uuden laitteen rakentamiselle tuli raaka-ainetoimittajaltamme Borealikselta. Jo vuosien ajan putkien tehdaspinnoituksessa on käytetty polyolefiinipohjaista kolmekerrosjärjestelmää. Yhteisenä tavoitteenamme oli kehittää täydellinen kenttäsaumausmenetelmä, joka vastaisi tehdaspinnoitusta ", Uponorin projektipäällikkö Patrick Jansson kertoo.

Perinteisten menetelmien, kuten teippauksen, kutistemuovien ja telalla tai ruiskulla levitettävien maalien korroosiosuoja ja kulutuksenkesto ei ollut lähelläkään toivottua tasoa. Tavoitteena oli saavuttaa vähintäänkin ISO 21809-1 standardin tehdasolosuhteissa tapahtuvalle putkien pinnoitukselle asettamat vaatimukset myös kenttäolosuhteissa. Lopputulos oli kuitenkin odotettuakin parempi. Testitulokset puhuvat edellä mainitun puolesta.

"Wehocoat -kenttäsaumojen pinnoitusjärjestelmä on sama kuin itse teräsputkissa. Wehocoat -menetelmällä teräsputkiin saadaan aikaiseksi homogeeninen pinta, joka on luotettava koko putkiston pituudelta ja pidentää putkien käyttöikää. Kenttäsaumat eivät ole enää putkiston heikkoja kohtia ", Jansson sanoo.

Teknoksen räätälöimä erikoisepoksijauhe

Teknos on Borealiksen pitkäaikainen yhteistyökumppani.

"Borealis pyysi meitä kehittämään erikoisepoksin, joka toimisi yhdessä reaktiivisen polyolefiinin kanssa Wehocoat -prosessiin sopivalla reaktionopeudella. Hyvän suunnittelun ja testauksen kautta tavoitteeseen päästiin ja Borealiksen Leif Leidenin visio täydellisestä kenttäsaumausmenetelmästä tuli mahdolliseksi ", projektissa alusta asti mukana ollut Teknoksen Key Account R&D Manager Antti Kousa muistelee.

"Teknoksen räätälöimä INFRALIT EP 8064 jauhemaali on ns. fusion-bonded epoxy (FBE), jonka muodostaman maalikalvon korroosiosuoja, kulutuksen- ja iskunkestävyys sekä elastisuus ovat erinomaisia ", Antti kertoo.

Ainutlaatuisen menetelmästä tekee se, että päällystysrobotti lämmittää ainoastaan suihkupuhdistetun putken pinnan. Kun putken pinta on lämmennyt +140 asteeseen, robotti ruiskuttaa jauhemaalin ja lämmittää pinnan sen jälkeen +190 asteeseen, jolloin sulanut jauhemaali verkkoutuu. Prosessin toisessa vaiheessa robotti levittää jauhemaalatun alueen päälle Borcoat ME 3000FC polyeteenipinnoitteen alkuperäistä pinnoitetta vaurioittamatta. Yhden kenttäsauman pinnoittaminen vie aikaa vain noin 20 minuuttia.

Alansa huippua edustava Wehocoat on herättänyt suurta kiinnostusta urakoitsijoiden keskuudessa. Lisätietoja Wehocoat –menetelmästä antaa projektipäällikkö Patrick Jansson, Patrick.Jansson(at)uponor.com

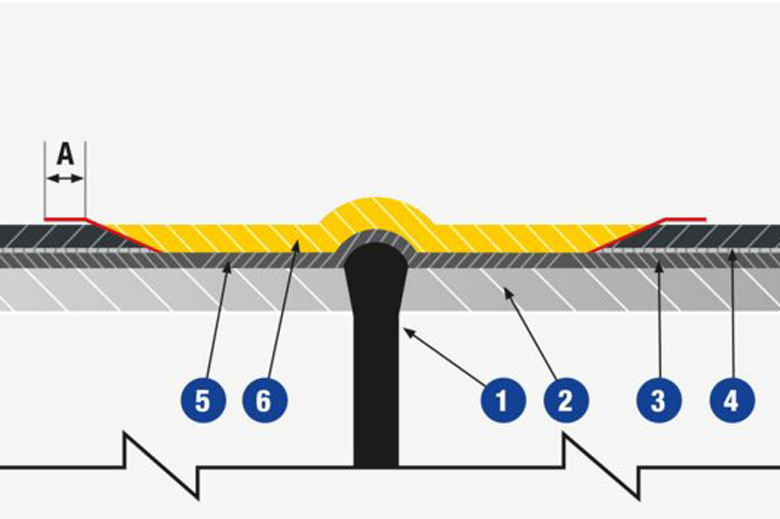

Wehocoat – BorcoatTM kenttäsaumausmenetelmä

Tehdasvalmisteinen 3-kerrosjärjestelmä

Pintamuovi polyeteeni tai polypropeeni + adheesiomuovi
Epoksi, FBE
Teräsputki

Kenttäsauma 2-kerrosjärjestelmä

  1. Hitsaussauma
  2. Teräsputki
  3. Epoksipinnoite, FBE (tehtaassa maalattu)
  4. Pintamuovi + adheesiomuovi (tehtaassa pinnoitettu)
  5. Teknoksen INFRALIT EP 8064 erikoisepoksijauhe, min 100 µm
  6. Borcoat ME 3000FC polyeteenipinnoite, min 3 mm

A = Päällekkäisalueen etäisyys min 10 mm viistotusta alueesta



ISO 21809 Standard Petroleum and natural gas industries – external coatings for buried or submerged pipelines used in pipeline transportation systems
Part 1: Polyolefin coatings (3-layer PE and 3-layer PP)
Part 2: Fusion-bonded epoxy coatings
Part 3: Field joint coatings



Kenttäsauman pinnoite on yhteen hitsattujen teräsputkien hitsaussauman kohdalla oleva pinnoite.

UPONOR on yksi maailman johtavista rakennus- ja ympäristötekniikan järjestelmien toimittajista. www.uponor.fi

BOREALIS on johtava polyolefiinien ja peruskemikaalien valmistaja. www.borealisgroup.com

Kuwaitilainen öljy-yhtiö KOC vastaa öljyn ja maakaasun etsimisestä, poraamisesta ja tuotannosta sekä 2000 kilometriä pitkän teräsputkiverkoston toimivuudesta Kuwaitin alueella.

GASUM tuo Suomeen maakaasua ja jalostaa biokaasua sekä siirtää ja toimittaa niitä energiantuotantoon, teollisuudelle, kotitalouksille ja maa- ja meriliikenteelle. Mäntsälä-Siuntio kaasuputkilinja oli Wehocoat –kenttäsaumausmenetelmän suuri läpimurtomurtoprojekti, jossa uudella menetelmällä pinnoitettiin menestyksellisesti yli 1500 kenttäsaumaa.
